Konfigurasi VLAN 2 Switch 1 Router


Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut

berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

Sebuah VLAN memungkinkan seorang Administrator untuk menciptakan sekelompok peralatan yang secara logic dihubungkan satu sama lain. Dengan VLAN, kita dapat membagi jaringan switch secara logik berdasarkan fungsi, departemen atau project team .

sumber : https://id.wikipedia.org/wiki/VLAN

Langkah - langkah konfigurasi :

Berikut topologi yang saya gunakan beserta IP nya.


Klik switch lalu buka CLI ketik perintah dibawah.
#vlan database
#vlan 50 name lutfi#vlan 60 name nihlul nb : warna merah bisa diganti terserah anda

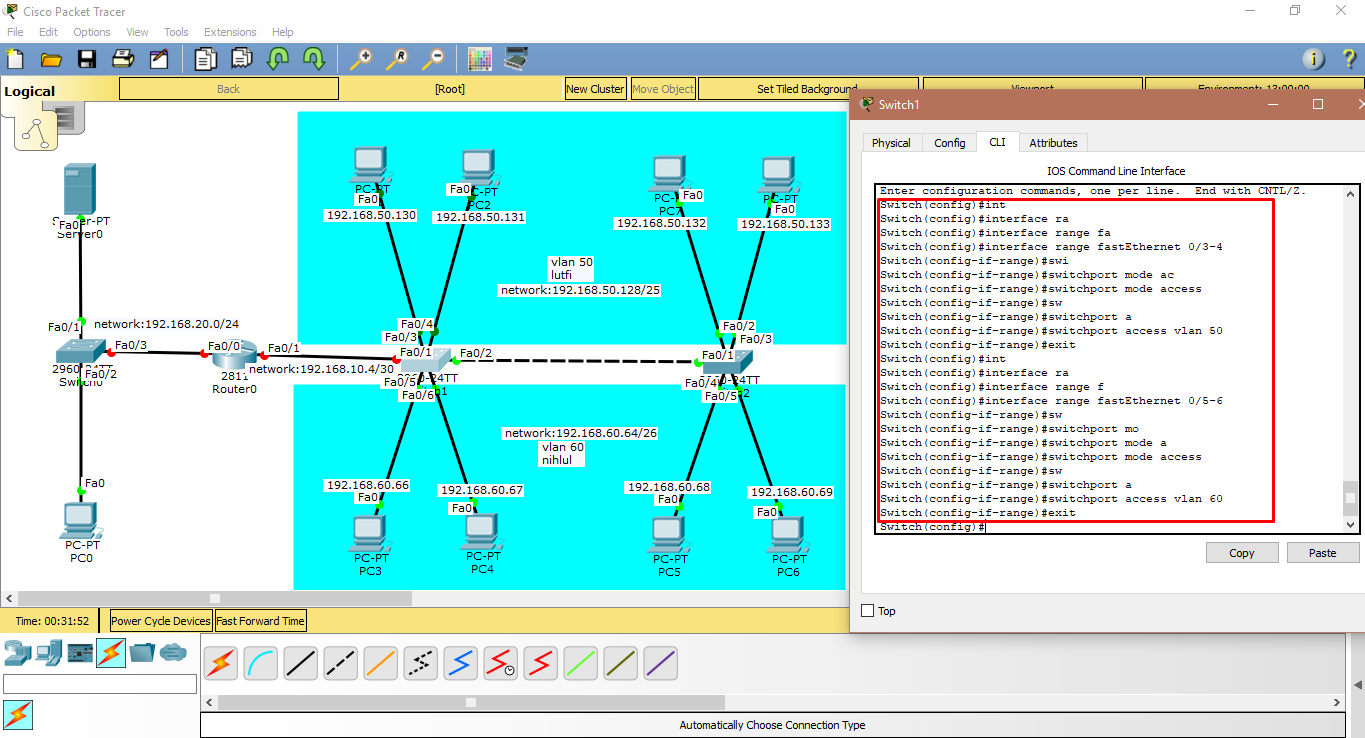

 Masukkan interface ke VLAN dengan perintah di bawah ini.

#interface range fastethernet 0/3-4
#switch mode access
#switch acces vlan 50
#exit
#interface range fastethernet 0/5-6
#switch mode access
#switch acces vlan 60
Pindah ke switch yang ke 2 masuk ke CLI ketik perintah dibawah.

 Pindah ke switch yang ke 2 masuk ke CLI ketik perintah dibawah.

#vlan database
#vlan 50 name lutfi #vlan 60 name nihlul

Masukkan interface ke VLAN seperti tadi.

#interface range fastethernet 0/2-3
#switch mode access
#switch acces vlan 50
#exit
#interface range fastethernet 0/4-5
#switch mode access
#switch acces vlan 60

 Sekarang setting router, masuk ke CLI tab lalu isikan IP addressnya untuk FA 0/0 dan 0/1.


 Setting IP gateway untuk VLAN 50.


Sekarang IP gateway untuk VLAN 60.

Buka switch 1 masuk ke tab CLI, setting interface ke mode trunk.

Ganti ke switch 2, masuk ke tab CLI, setting interface ke mode trunk.


Test Ping.


selesai.
